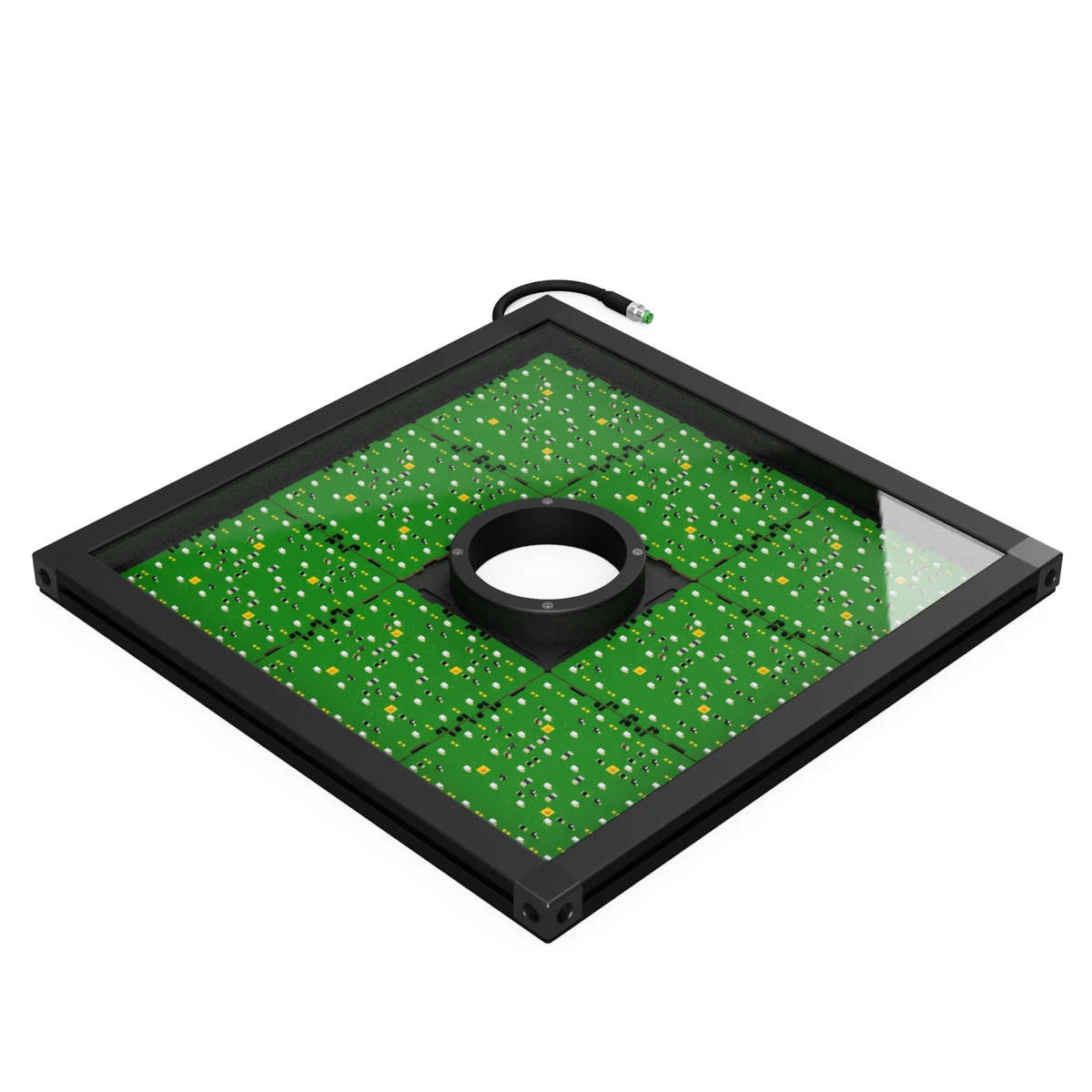

GLI Светодиодные кольцевые светильники серии DC7 Visiotronix Photolux — это модульные осветители. рассеянный свет высокая плотность для систем машинного зрения, с дополнительное центральное отверстие для коаксиального крепления камеры и регулировки яркости ШИМ.
- Это выглядит рассеянно высокая плотность и однородность для равномерного освещения
- Дополнительное центральное отверстие для коаксиального крепления камеры и объектива
- 3 цвета: нейтральный белый, синий 465 нм, красный 630 нм
- Форматы 2: 300×300 и 500×500 мм
- Источник питания 24 В постоянного тока ±5% с драйвером MCCD и ШИМ-управлением (ВКЛ/ВЫКЛ).
- Встроенное защитное стеклоТехнология HTTM©, защита от обратной полярности.
- 3-контактный разъем M8IP40, CE, 48-часовое испытание на долговечность.
Серия DC7 — это профессиональная линейка модульных светодиодных осветителей, разработанных для применений, требующихрассеянное освещение высокой плотности и компактные размеры. Массив светодиодов высокой плотности обеспечивает очень однородное освещение, идеально подходящее для высокоскоростной проверки рассеянных поверхностей; опциональная центральная диафрагма позволяет устанавливать камеру и объектив соосно.
Водитель MCCD (Многоканальный драйвер постоянного тока) поддерживает постоянный ток и стабильную светоотдачу независимо от колебаний напряжения; технология HTTM© Обеспечивает термостабильность и срок службы светодиодов. Встроенное защитное стекло, защита от обратной полярности и разъем M8 с управлением. ШИМ Разработать комплексное решение с высоким соотношением производительности и цены.
Хотите помочь в выборе товара?
Почему стоит выбрать осветитель DC7?
- Рассеянный свет высокой плотности для равномерного освещения поверхностей.
- Дополнительное центральное отверстие для коаксиального крепления камеры и объектива.
- Драйвер MCCD для обеспечения постоянного тока и устойчивости к колебаниям напряжения.
- Управление ШИМ Яркость (включение/выключение с помощью специального контакта).
- Технология HTTM© для эффективного отвода тепла и увеличения срока службы светодиодов.
- Встроенное защитное стекло и защита от обратной полярности.
- разъем М8 а также 48-часовое испытание на надежность в промышленных условиях.
Общие технические характеристики
| Caratteristica | Значение |
| Напряжение питания | 24 В постоянного тока ±5 % |
| Регламент люминозита | ШИМ-управление (вкл/выкл через выделенный контакт) |
| Степень защиты | IP40 |
| Диапазон температур | 0 ° C - 50 ° C |
| Тип освещения | рассеянный свет высокой плотности |
| Конфигурация | дополнительное центральное отверстие для коаксиальной камеры |
| Электрическое соединение | 3-контактный разъем M8 с резьбовым кольцом |
| Сертификаты | CE |
| технологии | HTTM© (терморегулирование) · Драйвер MCCD |
Цвета, форматы и структура кода
Серия DC7 выпускается в трех вариантах: нейтральный белый (WHI), синий 465 нм (СИНИЙ) e красный 630 нм (RED)в форматах 300 × 300 e 500 × 500 ммКод товара соответствует определенному шаблону. PL-DC7-YYYYYY-XXX-A00000где YYYYYY указывает размеры (030030 / 050050) и XXX цвет.
| Зона выбросов | код заказа | Код продукта |
| 300 x 300 мм | 030030 | PL-DC7-030030-XXX-A00000 |
| 500 x 500 мм | 050050 | PL-DC7-050050-XXX-A00000 |
Замените XXX на цвет (БЕЛЫЙ/СИНИЙ/КРАСНЫЙ). Кронштейн для крепления камеры в комплект не входит. Индивидуальные артикулы моделей и специальные конфигурации доступны по запросу.
Типичные приложения
Примеры применений, созданных и задокументированных с использованием светодиодных осветителей серии DC7 с рассеянным светом:
Специальное освещение для просмотра в очереди
Специальные системы освещения для промышленного визуального контроля на производственной линии: светодиодные осветители с рассеянным, прямым или коаксиальным светом для повышения контрастности, четкости поверхностей и детализации проверяемых объектов.
Визуальный осмотр миниатюрных компонентов
Визуальный осмотр миниатюрных компонентов с помощью систем машинного зрения требует рассеянного, равномерного освещения: оно уменьшает отражения и тени на блестящих поверхностях, обеспечивая точность и повторяемость контроля качества.
Системы машинного зрения для оперативного контроля качества
Системы искусственного зрения для оперативного контроля качества объединяют камеры и специальные светодиодные лампы: рассеянное освещение обеспечивает четкие, воспроизводимые изображения для автоматического обнаружения дефектов.
Техническая документация
| Документ | Тип | |
 | Каталог семейства осветителей DC7 | Каталог |
Domande frequenti
Это высокоплотный источник рассеянного света: светодиодная матрица гарантирует равномерное освещение, идеально подходящее для осмотра рассеянных поверхностей за счет уменьшения отражений и теней.
Да: доступен вариант с центральной диафрагмой, позволяющий установить камеру и объектив вдоль оптической оси. Кронштейн для крепления камеры в комплект не входит.
Два формата, 300×300 и 500×500 мм, с тремя вариантами излучения: нейтрально-белый, синий 465 нм и красный 630 нм.
Управление осуществляется с помощью ШИМ: специальный контакт разъема M8 позволяет включать и выключать подсветку; напряжение питания 24 В постоянного тока ±5%.
Код PL-DC7-YYYYYY-XXX-A00000 указывает размеры (030030 / 050050) и цвет (белый/синий/красный); артикулы отдельных моделей предоставляются по запросу.
