Измерители крутящего момента для измерения момента завинчивания и отвинчивания крышек
Тестер крутящего момента для колпачков для измерения момента затяжкикак при завинчивании, так и при откручивании крышек от бутылок, бочек, контейнеров, банок, бутылок, сосудов и емкостей.
Регулируемые опоры эффективно удерживают широкий спектр форм и размеров контейнеров, а для специальных профилей доступны дополнительные плоские и регулируемые губки, Прочная алюминиевая конструкция и простое и интуитивно понятное использование позволяют использовать его в лабораторных и производственных условиях даже неопытному персоналу.
Гарантия высокой точности и невероятно быстрой частоты дискретизации точные и надежные результаты испытаний, даже в быстродействующих приложениях непосредственно на производственной линии.
Хотите помочь в выборе товара? Семейства продуктов
Настольные тестеры крутящего момента для крышек
- Прочный, легкий и компактный алюминиевый корпус обеспечивает портативность и возможность использования в любой лаборатории или производственной среде.
- Быстрая и простая настройка со съемными штифтами шпинделя и ручкой регулировки размера позволяет тестировать образцы диаметром от 0,77 дюйма (19,5 мм) до 7,48 дюйма (190 мм).
- Память на 1000 единиц и бесплатное программное обеспечение позволяют легко передавать данные.
- Семь гибких режимов работы: Track, Preset, Peak, First Peak, Auto Peak, Auto First Peak, Double Peak
- Предустановленные операции со значками Pass-Fail позволяют быстро определить приемлемость производительности.
- Реверсивный графический дисплей с подсветкой, аналоговой гистограммой и индикацией направления по часовой и против часовой стрелки позволяет быстро интерпретировать результаты теста. Выбираемый режим отображения графика позволяет вам просматривать свои показатели на протяжении всего теста.
- Устройства стандартно оснащены коммуникационным выходом USB или RS232 для загрузки данных.
- Зарядите аккумуляторы с помощью прилагаемого адаптера/зарядного устройства переменного тока 120/240 В или стандартного адаптера для непрерывной работы от сети.
- Сертификат заводской калибровки с данными, гарантирующими работоспособность на момент покупки
Настольные измерители крутящего момента для бутылок и фляг
- Быстрая и простая настройка благодаря съемным зажимным штифтам, которые регулируют размер испытательного диаметра.
- Функция памяти позволяет сохранять до 1000 показаний для последующего поиска.
- Управление одним касанием позволяет быстро сбросить настройки для последующих тестов.
- Большой, легко читаемый ЖК-дисплей отображает значения крутящего момента в четырех выбираемых инженерных единицах.
- Подключение к ПК с интерфейсом USB и бесплатное программное обеспечение DIGITORQ позволяют анализировать данные и строить графики в Microsoft® Excel.
- По-настоящему портативный благодаря компактной и легкой конструкции и внутренним перезаряжаемым батареям.
- Зарядите аккумуляторы с помощью прилагаемого адаптера/зарядного устройства переменного тока на 120/240 В переменного тока или используйте адаптер для непрерывного использования.
- Выбираемые режимы измерения захватывают средние значения, пиковые значения открытия или пиковые значения закрытия по часовой стрелке (CW) или против часовой стрелки (CCW).
- Ускорьте тестирование больших партий с помощью встроенного компаратора красных и зеленых светодиодов, который реагирует в пределах предварительно запрограммированных допусков.
- Прочная литая алюминиевая конструкция для тяжелых условий эксплуатации выдерживает самый жесткий износ
- Прочный, легкий и компактный алюминиевый корпус обеспечивает портативность и возможность использования в любой лаборатории или производственной среде.
Тестер крутящего момента для крышек серии CAP-TT01
- Дополнительные подвижные штифты и держатели позволяют работать с образцами самых разных форм и размеров.
- Вывод данных с сохранением соответствующих значений и обнуление при снятии крышки с бутылки помогают автоматизировать процессы анализа.
- Защита паролем предотвращает несанкционированные изменения.
- Высокоскоростная частота дискретизации 7.000 Гц точно фиксирует пиковые значения крутящего момента.
- 5 выбираемых единиц измерения.
- Выходы USB, RS-232, Digimatic Mitutoyo и аналоговый выход.
- Память данных на 1.000 точек со статистикой и выводами.
- Индикаторы заданных значений и программируемые выходы для определения соответствия/несоответствия.
- Настраиваемые звуковые сигналы.
- Программное обеспечение для сбора данных MESUR™ Lite входит в комплект поставки.
Измерители крутящего момента для крышек бутылочек
- Двунаправленная точность ± 1% от указанного показания
- 8 выбираемых единиц измерения: унции на дюйм, фунт на дюйм, фунт на фут, Нм, сНм, кгс·см, гс·см, кг·см
- 3 режима работы: Track, Peak и 1st Peak
- Прочная алюминиевая конструкция
- Аккумуляторы NiMH гарантируют 8-10 часов непрерывной работы. Поставляется с адаптером переменного тока/зарядным устройством
- Легкая и прочная ручка имеет несколько резьбовых отверстий с четырьмя крепежными винтами, что позволяет использовать ее с самыми разными контейнерами.
- Включает прослеживаемый сертификат калибровки NIST
Измерители крутящего момента для переносных крышек
- Для плунжеров диаметром от 0,65 до 1,55 дюйма (16,5–39,0 мм)
- Высокая частота дискретизации 2.000 Гц
- Одиночный вывод данных USB для чтения
- Программируемые уставки с индикаторами OK / NO OK
- Работает от батареек или от внешнего источника питания
- Настраиваемые звуковые сигналы и сигналы клавиш
- Гистограммы нагрузки в реальном времени с индикаторами уставок
- Знак СЕ
- Сделано в США
- Пиковая память для показаний по часовой и против часовой стрелки сохраняется и отображается
Технические идеи
Использование датчиков крутящего момента для колпачков
Датчики крутящего момента серии CAP-TT01 для крышек позволяют легко и точно измерять крутящий момент, необходимый для запуска или откручивания крышки бутылок, колб, банок, пробирок и канистр.
Измерение происходит мгновенно, и можно запомнить полученное пиковое значение. Пиковое значение особенно используется для проверки «крутящего момента отрыва» уплотнений или точки максимального напряжения крышки.
Высокая частота дискретизации позволяет получить надежное измерение пика, даже если событие является кратковременным.

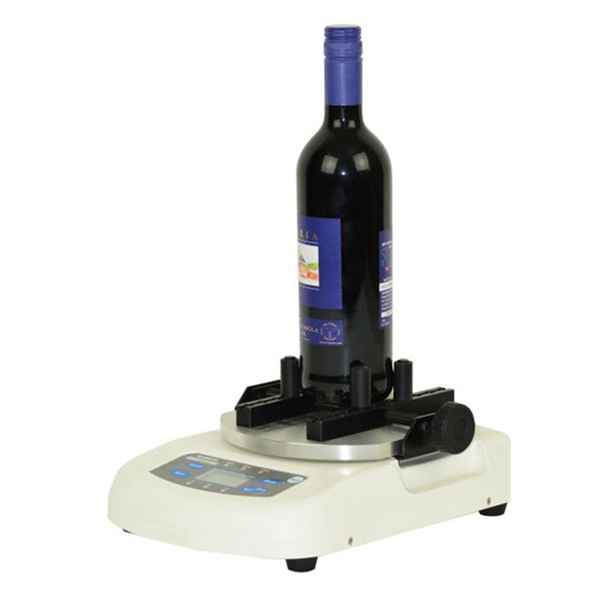

Измерение крутящего момента крышек бутылок, банок, флаконов и флаконов
Цифровой измеритель крутящего момента серии TNP представляет собой прецизионный прибор для измерения значений крутящего момента при открытии и закрытии крышек для различных применений.
Измеритель крутящего момента ТНП используется при контроле качества продукции в промышленности. медицинские, фармацевтические, промышленные, научно-исследовательские и опытно-конструкторские работы и множество других приложений для измерения крутящего момента. Как анализатор крутящего момента крышки, TNP неоднократно определяет момент закрытия бутылки и момент отрыва.
Его большой объем памяти позволяет хранить 1.000 точек данных, включая средние, максимальные и минимальные значения. Функцию сравнения светодиодов HI-GO-LO можно использовать для тестирования больших партий, чтобы убедиться в общем качестве продукта. TNP представляет собой портативное устройство, работающее от встроенных перезаряжаемых батарей или прилагаемого универсального сетевого адаптера/зарядного устройства.
Благодаря небольшой занимаемой площади его можно легко перемещать между мастерской и лабораторией, занимая мало места во время работы. Измеритель крутящего момента TNP стандартно поставляется с разъемом USB и кабелем для простого интерфейса ПК / программного обеспечения. В сочетании с бесплатным программным обеспечением «DIGITORQ» можно выполнять статистические тесты, графики и анализы.
Промышленные функции для применения непосредственно на производственной линии
Высокая точность гарантирует надежные результаты во многих приложениях промышленного контроля качества.
Быстрая и простая установка благодаря съемным штифтам оправки, которые регулируют размер испытательного диаметра. Функция памяти позволяет удобно сохранять до 1000 показаний для последующего поиска. Управление одним касанием позволяет быстро выполнить сброс для последующих тестов.
Большой, легко читаемый ЖК-дисплей отображает значения крутящего момента в четырех выбираемых инженерных единицах. подключение к ПК с Интерфейс USB и бесплатное программное обеспечение DIGITORQ позволяет анализировать данные и графически представлять их в Microsoft® Excel. Портативный инструмент с компактной, легкой конструкцией и внутренними перезаряжаемыми батареями Заряжайте батареи с помощью прилагаемого адаптера/зарядного устройства переменного тока 120/240 В или используйте адаптер для непрерывной работы. Выбираемые режимы измерения позволяют регистрировать средние значения по часовой стрелке (CW) или против часовой стрелки (CCW), пиковые значения открытия или пиковые значения закрытия. Ускорьте испытания больших партий с помощью встроенного компаратора красных и зеленых светодиодов, который реагирует на предварительно запрограммированные допуски. Прочная литая алюминиевая конструкция для тяжелых условий эксплуатации устойчива к износу.

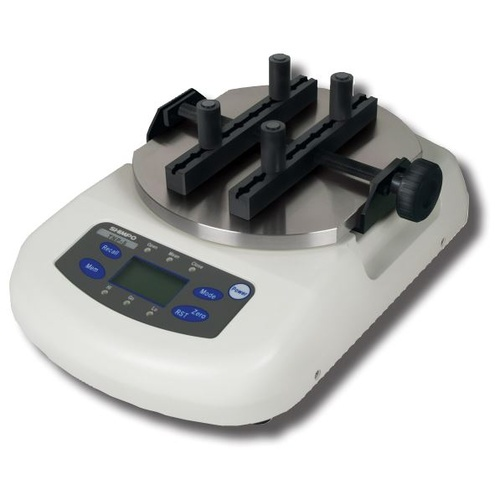

Характеристики семейства CAP-TNP
Точность ± 0,5% полной шкалы обеспечивает точные и легко проверяемые результаты.
Разнообразие применений с диапазоном от 4,4 дюймов на фунт (50 Н-см) до 88,5 дюймов на фунт (10 Нм).
Быстрая и простая настройка благодаря съемным штифтам шпинделя, которые регулируют размер испытательного диаметра.
Функция памяти позволяет удобно сохранять до 1000 показаний для последующего поиска.
Управление одним касанием позволяет быстро сбросить настройки для последующих тестов.
Большой, легко читаемый ЖК-дисплей отображает значения крутящего момента в четырех выбираемых инженерных единицах.
Подключение к ПК с интерфейсом USB и бесплатное программное обеспечение DIGITORQ позволяют анализировать данные и строить графики в Microsoft® Excel.
По-настоящему портативный, с компактной и легкой конструкцией и внутренними перезаряжаемыми батареями.Заряжайте батареи с помощью прилагаемого адаптера/зарядного устройства переменного тока 120/240 В или используйте адаптер для непрерывного использования.
Выбираемые режимы измерения позволяют выполнять усреднение по часовой стрелке (CW) или против часовой стрелки (CCW), значения открытия или закрытия пика.
Ускорьте тестирование больших партий с помощью встроенного компаратора красных и зеленых светодиодов, который реагирует на предварительно запрограммированные допуски.
Прочная, прочная и износостойкая алюминиевая конструкция.
Применение преобразователей крутящего момента для крышек
- Измерения на крышках бутылок для напитков, алкоголя, воды, фруктовых соков, молока
- Измерения на крышках бутылок для фармацевтической промышленности
- Размеры колпачков для косметических средств i
- Измерения на крышках с защитными крышками для химической и фармацевтической промышленности
- Измерения на крышках для пищевых контейнеров, как для конечных потребителей, так и для промышленности трансформации
- Измерения на крышках или продуктах для консервной промышленности (консервы, джемы, длительная консервация)
- Меры при производстве колпачков и аксессуаров (защитные крышки)
- Измерение скручивания кранов и ручных клапанов
- Измерение усилия открытия и закрытия замков
Простое и практичное использование
Датчики крутящего момента для колпачков просты в использовании как на рабочем столе на линии, так и в метрологической лаборатории. Кроме того, опора на столе выполнена стабильно и, прежде всего, не зависит от силы, приложенной к крышке во время испытаний. Прочная конструкция позволяет проводить испытания даже на больших бутылках и контейнерах или с крышками особенно большого диаметра.
Хорошо читаемый передний дисплей
Дисплей прибора, расположенный на передней панели прибора, позволяет легко считывать измеренное значение и активированные функции. Подсветка позволяет просматривать даже в условиях недостаточного освещения или прямо на линии.
Внешние соединения
На задней панели прибора есть разъем для подключения периферийных USB-устройств, периферийных устройств с последовательными портами и Digimatic. Также возможно генерировать аналоговый сигнал для подключения к системам сбора данных.
Программное обеспечение для приобретения
В комплект поставки входит программное обеспечение MEASUR Lite, которое позволяет отображать результаты измерений на ПК, получать кривые кручения и записывать данные в формате Excel.
Аксессуары для датчиков крутящего момента серии TT-01
Портативный принтер
Подходит для печати в реальном времени результатов, полученных в результате измерений. С помощью принтера также можно выполнять статистические расчеты для пакетов измерений (минимальное значение, максимальное значение, среднее значение).
Печать распечатки измерений в режиме реального времени позволяет быстро сертифицировать производственную партию.
Адаптеры для квадратных бутылок
Адаптеры для квадратных бутылок также позволяют измерять бутылки и контейнеры, которые не имеют цилиндрической формы или имеют неправильную форму. Регулировка винта позволяет быстро адаптироваться к смене типа.
Адаптеры с регулируемыми губками
Адаптеры с регулируемыми губками позволяют измерять бутылки неправильной формы или которые со стандартными адаптерами не поддерживают стабильное положение.
Две части, соприкасающиеся с бутылкой, регулируются и обеспечивают идеальную приспособляемость для контейнеров с нерегулярными или нецилиндрическими профилями.
Вес сертифицирован для калибровки
Сертифицированный вес для калибровки позволяет быстро и сразу проверить условия правильной работы крышки датчика крутящего момента.
Найденное значение с сертифицированным весом может использоваться для периодической проверки калибровки или для внутренней сертификации прибора.
Набор инструментов для крепления
Для использования сертифицированного калибровочного груза имеется крепежный комплект, который позволяет установить датчик крутящего момента для колпачков в оптимальное положение для установки калибратора.
Крепление датчика крутящего момента на крышках происходит на горизонтальной поверхности стола или полки.
Закрывающие колышки
Доступны разные варианты крепежных колышков разной длины в зависимости от необходимости закрепления бутылок разной высоты.
Стандартные ступени длиной 31 мм. Также доступны колышки длиной 63 и 100 мм.
Доступны датчики крутящего момента для колпачков с заказными губками или изготовленные в соответствии с конкретными потребностями.
Отчет о калибровке
Отчет о калибровке доступен по запросу, который позволяет вам подтвердить правильность работы прибора.
Чехол для переноски
Имеется чехол для инструмента.
Сделанный из пластика и с пенопластом внутри, этот чехол позволяет безопасно транспортировать преобразователь крутящего момента для крышек.
Программное обеспечение DataSink 100
Если вам требуется специальное программное обеспечение со специальными функциями сбора данных или встроенное в систему управления (соединение AS400, соединение с базой данных Oracle, соединение с Access или MySQL), можно создать специальное приложение с режимом «под ключ».
Типичные значения крутящего момента
В следующей таблице приведены типичные значения крутящего момента для стеклянных и пластиковых бутылок с различными типами обычных крышек. Стандартное значение (C) закрывается, стандартное значение (A) открывается.
Все значения выражены в Нсм
| Диаметр крышки (мм) | Фенол / мочевина на стеклянной бутылке | Фенол / Крышка мочевины на пластиковой бутылке |
| 15 | 90 (С) -45 (А) | 67 (С) -33 (А) |
| 18 | 101 (С) -56 (А) | 79 (С) -45 (А) |
| 20 | 112 (С) -56 (А) | 90 (С) -45 (А) |
| 22 | 124 (С) -67 (А) | 101 (С) -56 (А) |
| 24 | 135 (С) -67 (А) | 112 (С) -56 (А) |
| 28 | 158 (С) -79 (А) | 135 (С) -67 (А) |
| 33 | 203 (С) -101 (А) | 169 (С) -79 (А) |
| 38 | 225 (С) -112 (А) | 192 (С) -79 (А) |
| 43 | 248 (С) -124 (А) | 203 (С) -101 (А) |
| 48 | 271 (С) -158 (А) | 225 (С) -112 (А) |
| 58 | 316 (С) -158 (А) | 271 (С) -135 (А) |
| 70 | 395 (С) -203 (А) | 316 (С) -158 (А) |
| 89 | 508 (С) -248 (А) | 406 (С) -208 (А) |
| 100 | 564 (С) -282 (А) | 451 (С) -225 (А) |
| Диаметр крышки (мм) | Крышка из ПЭ / ПП на стеклянной бутылке | Крышка из полиэтилена и полипропилена на пластиковую бутылку |
| 15 | 135 (С) -79 (А) | 90 (С) -45 (А) |
| 18 | 146 (С) -90 (А) | 101 (С) -56 (А) |
| 20 | 169 (С) -101 (А) | 112 (С) -56 (А) |
| 22 | 192 (С) -112 (А) | 124 (С) -67 (А) |
| 24 | 203 (С) -124 (А) | 135 (С) -67 (А) |
| 28 | 237 (С) -135 (А) | 158 (С) -79 (А) |
| 33 | 271 (С) -158 (А) | 192 (С) -90 (А) |
| 38 | 327 (С) -192 (А) | 214 (С) -101 (А) |
| 43 | 372 (С) -225 (А) | 248 (С) -124 (А) |
| 48 | 293 (С) -248 (А) | 271 (С) -135 (С) |
| 58 | 497 (С) -293 (А) | 327 (С) -158 (А) |
| 70 | 587 (С) -361 (А) | 395 (С) -192 (А) |
| 89 | 734 (С) -451 (А) | 508 (С) -248 (А) |
| 100 | 847 (С) -429 (А) | 564 (С) -282 (А) |
