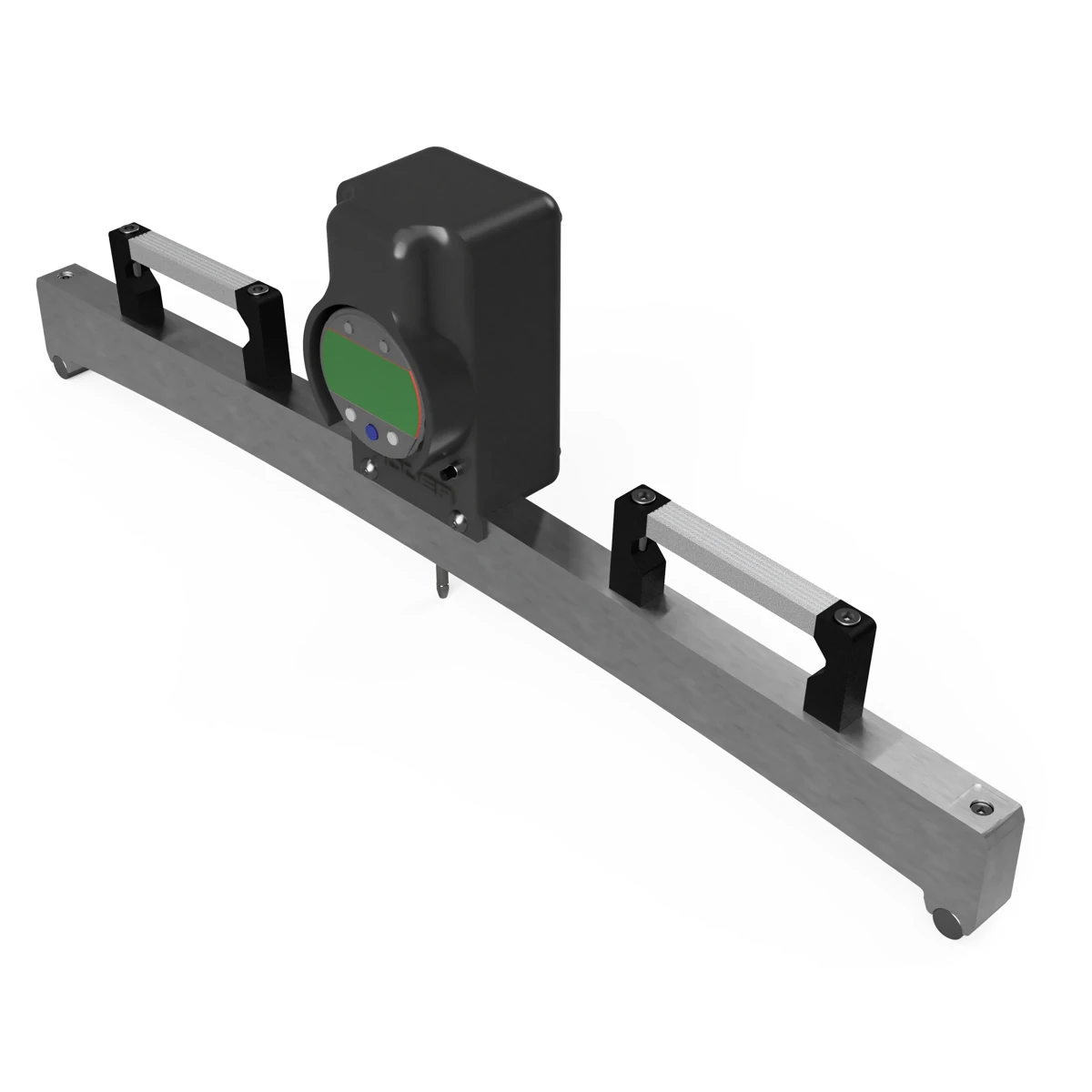

цифровой архиметр ДИАЧЕК-CT-500C Это радиусный и диаметральный измерительный прибор среднего диапазона с роликовой опорой (расстояние между центрами 500 мм), предназначенный для прямого и мгновенного считывания радиусов и диаметров с использованием трехточечного метода.
- серия Средний диапазон
- Диапазон измерения внешнего радиуса : от 1300 до 10000 мм
- Диапазон измерения внутреннего радиуса : от 1300 до 10000 мм
- Тип поддержки с роликами (колесная база 500 мм)
- Контролер цифровой с компаратором поля зрения 25 мм или 50 мм
- Единица измерения мм и дюймы, передача данных по Bluetooth (опционально)
- Конфигурация Съемная опора, взаимозаменяемая на разных дугах.
DIACHECK-CT-500C позволяет измерение радиуса кривизны и внутреннего или внешнего диаметра детали, используя только часть проверяемого объекта, методом измерения окружности на основе трех опорных точек. Нет необходимости вырезать шаблоны, снимать деталь со станка или извлекать ее из места установки.
Большой ЖК-дисплей (высота символов 8 мм) позволяет напрямую считывать измеренное значение в миллиметрах или дюймах, с возможностью передачи данных через Блютуз к системе сбора данных. Измерительный прибор установлен на съемной опоре и может быть установлен на различных арках, создавая множество конфигураций с помощью одного контроллера.
Хотите помочь в выборе товара?
спецификации
| Caratteristica | Значение |
| серия | Средний диапазон |
| Тип поддержки | с роликами |
| Колесная база / ширина | 500 мм |
| Диапазон измерения внешнего радиуса | от 1300 до 10000 мм |
| Диапазон измерения внутреннего радиуса | от 1300 до 10000 мм |
| Контролер | цифровой с компаратором поля зрения 25 мм или 50 мм |
| Разрешение экрана | Высота символов на ЖК-дисплее 8 мм |
| Единица измерения | мм / дюйм |
| Передача данных | Bluetooth (версии BLT) |
| Чехол | большой (VLG-GR) |
Коды товаров, аксессуары и запасные части
Все коды для заказа прибора DIACHECK-CT-500C, его принадлежностей и запасных частей.
Полный комплект инструментов
| Код статьи | Код продукта | описание |
| 10-13-03 | ДИАЧЕК-CT-500C-ST25 | Полный комплект, ролики 500 мм, компаратор 25 мм – без Bluetooth. |
| 10-13-09 | DIACHECK-CT-500C-ST25-BLT | Полный комплект: ролики 500 мм, компаратор 25 мм, с Bluetooth. |
| 10-13-06 | ДИАЧЕК-CT-500C-ST50 | Полный комплект: ролики 500 мм, компаратор 50 мм, без Bluetooth. |
| 10-13-12 | DIACHECK-CT-500C-ST50-BLT | Полный комплект: ролики 500 мм, компаратор 50 мм, с Bluetooth. |
Комплектующие
фото
Код статьи
Код продукта
описание
10-13-17
DIACHECK-CT-C300-ARC
Дополнительный излучатель: изменяет диапазон измерения (становится 300°C).
10-13-18
DIACHECK-CT-C400-ARC
Дополнительный излучатель: изменяет диапазон измерения (становится 400°C).
10-13-56
DIACHECK-CT-VLG-GR
Мягкий чехол для переноски – большого размера
Запчасти
фото
Код статьи
Код продукта
описание
10-13-19
DIACHECK-CT-C500-ARC
Сменный лук модели
10-07-31
ДИАЧЕК-CT-25S
Электронный контроллер, компаратор 25 мм – без Bluetooth.
-
10-07-34
DIACHECK-CT-25S-BLT
Электронный контроллер, компаратор 25 мм – с Bluetooth
10-13-53
ДИАЧЕК-CT-50S
Электронный контроллер, компаратор 50 мм – без Bluetooth.
-
10-13-54
DIACHECK-CT-50S-BLT
Электронный контроллер, компаратор 50 мм – с Bluetooth
Примечание для контролеров: С помощью контроллера ST-50 (диапазон 50 мм) можно измерять внешние и внутренние радиусы без дополнительных принадлежностей; с помощью контроллера ST-25 (диапазон 25 мм) для переключения с внешних на внутренние радиусы требуется установка или демонтаж удлинительного стержня (входит в комплект поставки).
Калибровка и проверка
Для калибровки и периодической проверки правильности измерений доступны специальные калибровочные арки с серийным номером и, по запросу, сертификатом измерений с прослеживаемостью по системе Accredia. См. страницу Калибраторы архивометра DIACHECK-CT для моделей, спиц и номеров деталей.
Типичные приложения
- Измерение радиуса изгиба изогнутых труб, профилей и ребер.
- Измерение внешнего диаметра труб и воздуховодов, даже если они уже проложены или закопаны.
- Измерение радиуса кривизны изогнутых, каландрированных и листовых материалов.
- Проверка кривизны профилей в процессе обработки на профильно-гибочных станках, листогибочных прессах и формовочных системах.
- Проверка и сравнение математической модели геометрических фигур, созданных на станке с ЧПУ.
- Контроль качества прокатных или сварных изделий и проверка правильности сборки на этапе соединения.
DIACHECK-CT-500C является частью полного ассортимента продукции. Цифровые архиметры серии DIACHECK-CTНа странице серии вы можете сравнить все модели и их диапазоны измерений.
Модель имеет внешний радиус от 1300 до 10000 мм и внутренний радиус от 1300 до 10000 мм, с опорой на ролики (расстояние между центрами 500 мм).
Да: каждый комплект доступен в версии без Bluetooth и в версии с Bluetooth (код с суффиксом -BLT) для беспроводной передачи измеренного значения.
Да: измерительный прибор является съемным и может быть установлен на арках различных размеров, перечисленных в списке принадлежностей, что позволяет изменять диапазон измерений с помощью одного контроллера.
