Бесконтактный оптический велосиметр и энкодер для непрерывного измерения скорости и длины движущихся полос, листов, труб, проволоки и профилей.
- Бесконтактный оптический принцип пространственный фильтр с ПЗС-датчиком
- Скорость до 50 м/с (до 3000 м/мин в расширенном диапазоне)
- Погрешность измерения < 0,025% на номинальном расстоянии
- Измерение без скольженияизносостойкие и не требующие технического обслуживания
- Белое светодиодное освещениебез вредного лазерного излучения
- Рабочие расстояния 185 / 240 / 330 мм в зависимости от версии
- Множественные промышленные интерфейсы и выход импульсного энкодера
Хотите помочь в выборе товара?
Почему стоит выбрать VLM500?
- Бесконтактное и нескользящее измерениеПринцип работы оптического пространственного фильтра устраняет погрешности, характерные для измерительных колес, исключая механический износ и необходимость технического обслуживания.
- Высокая точностьПогрешность измерения < 0,025 % на номинальном расстоянии, < 0,05 % в рабочем диапазоне и < 0,2 % в расширенном рабочем диапазоне; воспроизводимость < 0,025 %.
- Практически независимо от материалаБлагодаря автоматической регулировке времени экспозиции и яркости, измерения проводятся практически на всех поверхностях (металл, бумага, текстиль, пластик, керамика, дерево, резина).
- Прочная и компактная конструкцияКорпус со степенью защиты IP 65, нечувствительный к загрязнениям, для безопасной и компактной установки в промышленных условиях.
- Integrazione flessibileДоступен с различными промышленными интерфейсами (RS232, RS422/485, USB, Profibus DP, Profinet IO, EtherNet/IP), выходом импульсного энкодера и аналоговым выходом.
- Надежность с течением времениОжидаемый срок службы > 15 лет, гарантия 60 месяцев, произведено в Германии.
Il ВЛМ500 Это бесконтактный оптический велосиметр и энкодер для непрерывного измерения скорости. скорость и длина движущихся объектов. Работает по принципу принцип пространственного фильтраПоверхность материала освещается встроенным белым светодиодом, а отраженный свет, модулированный зернистой структурой поверхности, регистрируется ПЗС-датчиком. Результирующая частота пропорциональна скорости объекта; длина определяется интегрированием по времени.
Благодаря бесконтактному измерению и отсутствию проскальзывания, VLM500 исключает износ и погрешности, характерные для измерительных колес. Быстрая автоматическая регулировка времени экспозиции и яркости позволяет проводить измерения практически на любой поверхности, что делает прибор подходящим для многих отраслей промышленности. металл, бумага, дерево, керамика, текстиль, пластик и резина.
Компактный и прочный корпус (IP 65) обеспечивает безопасную и компактную установку. В зависимости от ваших потребностей, VLM500 может быть оснащен различными промышленными интерфейсами, импульсными выходами и аналоговыми выходами для интеграции в системы автоматизации намоточных машин, линий продольной резки, линий нанесения покрытий и контроля качества, бумагоделательных машин и экструдеров.
Техническая документация
 | Техническое описание VLM500 | Даташит |
| Руководство пользователя VLM500 | Руководство |
| Руководство пользователя VLM500, специальная версия DG | Руководство |
Принцип работы
Модель VLM500 основана на принцип пространственного фильтра (пространственный фильтр). Свет от белого светодиода освещает поверхность движущегося объекта; отраженный свет, модулированный морфологией (зернистостью) поверхности, проецируется на ПЗС-датчик которая служит в качестве опорной сетки.
Движение материала генерирует сигнал, частота пропорциональна скоростиДлина рассчитывается путем интегрирования скорости по времени. Внутренние кольца управления автоматически регулируют время экспозиции и яркость, обеспечивая быструю адаптацию к изменяющимся условиям поверхности и практически независимое от материала измерение.
Доступные версии
Прибор VLM500 выпускается в четырех модификациях, отличающихся рабочим расстоянием и диапазоном измерения, что позволяет адаптировать его к различным условиям монтажа и скоростям потока.
| Версия | Номинальное расстояние и рабочий диапазон | Кампо-ди-Мисура | Диапазон измерения (расширенный диапазон) |
|---|---|---|---|
| VLM500A | 185 ± 15 мм | 0,6 … 2200 м/мин | 1,2 … 3000 м/мин |
| VLM500D | 240 ± 15 мм | 0,18 … 1200 м/мин | 0,72 … 2400 м/мин |
| VLM500L | 185 ± 10 мм | 0,12 … 250 м/мин | 0,30 … 600 м/мин |
| VLM500E | 330 ± 30 мм | 0,60 … 2000 м/мин | 1,00 … 2700 м/мин |
Эта версия также доступна. ВЛМ502 Компактная головка, разработанная для установок в условиях ограниченного пространства, сохраняет тот же принцип оптического измерения, что и серия VLM500.
Технические условия
| Принцип измерения | Бесконтактный оптический пространственный фильтр с ПЗС-датчиком |
| Velocità Массима | Фино 50 м/с |
| Погрешность измерения | < 0,025 % на номинальном расстоянии; < 0,05 % в рабочем диапазоне; < 0,2 % в расширенном диапазоне. |
| Воспроизводимость | <0,025% |
| Время обновления | > 0,2 мс, с дополнительным скользящим средним 1…32 раза |
| Диапазон измерения длины | внутренний пробег до 2 000 000 км |
| Освещение | Белый светодиодный свет (без лазерной подсветки) |
| Поставлять | 24 В постоянного тока, макс. 25 Вт |
| Рабочая Температура | 0 ° C… 50 ° C |
| Степень защиты | IP 65 |
| Песо и размер | приблизительно 3,6 кг; 260 × 160 × 90 мм (без соединений) |
| Программные интерфейсы | USB, RS-232, RS-422/RS-485 (изолированные) |
| Импульсный выход (энкодер) | A/B, 2 фазы 90°, разрешение 8 нс, 0,2 Гц … 25 кГц |
| Аналоговый выход | ток, регулируемый 0 … 20 мА, 0 … 24 мА, 4 … 20 мА |
| Полевая шина | Profibus DP, Profinet IO, EtherNet/IP, Telnet/UDP через Ethernet |
| Соответствие ЭМС | EN 61326-1 (группа 1, класс А) |
| Ожидаемый срок службы / гарантия | > 15 лет / 60 месяцев — Сделано в Германии |
Применения
- Измерение длины и скорости на намоточных машинах, линиях продольной резки, линиях нанесения покрытий и контроля качества.

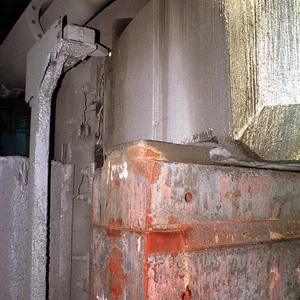

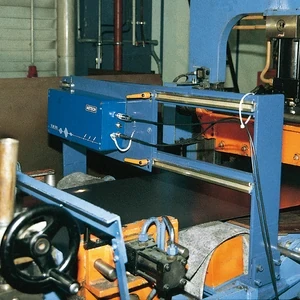

- металлургическая промышленность: полосы, листы, проволока, прутки, трубки и изделия из проволоки, в том числе и раскаленные.
- Industria della carta: измерение скорости движения теста, ткани и листа в бумагоделательных машинах
- Экструзия: регулировка скорости и резка экструдированных материалов по размеру.
- Контроль качества и качестваРезка, позиционирование, регулировка и проверка размеров профилей, полос, листов, кабелей и канатов.
Комплектующие
Серию VLM500 можно дополнить принадлежностями для монтажа, выравнивания, наблюдения и защиты в суровых условиях.
крепежная пластина MPL1
Блок выравнивания
Система охлаждения/герметизации AC5

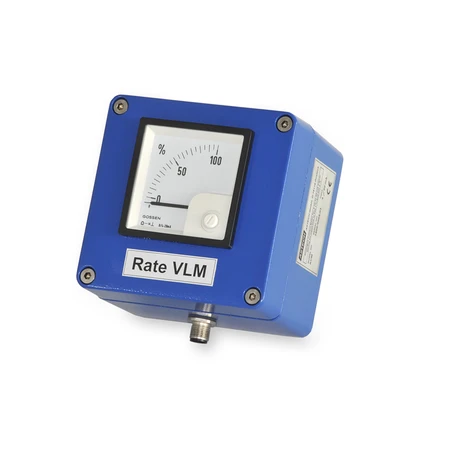

Внешний дисплей
Domande frequenti
В VLM500 используется оптический принцип пространственного фильтра: белый светодиод освещает поверхность, а ПЗС-датчик регистрирует отраженный свет, модулированный зернистостью материала. Частота сигнала пропорциональна скорости, а длина определяется путем интегрирования, без какого-либо контакта или проскальзывания.
Погрешность измерения составляет менее 0,025% на номинальном рабочем расстоянии, менее 0,05% в рабочем диапазоне и менее 0,2% в расширенном рабочем диапазоне. Воспроизводимость составляет менее 0,025%.
Благодаря автоматической регулировке экспозиции и яркости, VLM500 позволяет проводить измерения практически на всех поверхностях и материалах: металле, бумаге, текстиле, пластике, керамике, дереве и резине.
VLM500 может быть сконфигурирован с интерфейсами USB, RS-232, RS-422/485, Profibus DP, Profinet IO и EtherNet/IP fieldbus, а также с выходом импульсного энкодера A/B и аналоговым выходом тока (0…20 мА, 4…20 мА).
Доступны версии VLM500A, VLM500D, VLM500L и VLM500E, отличающиеся рабочим расстоянием (от 185 до 330 мм) и диапазоном измерения (от 0,12 до 3000 м/мин в расширенном диапазоне). Также доступна компактная версия VLM502.
