Измерительные приборы длины серии DIGILEN-1000

Для чего используется DIGILEN-1000?

Измерьте длину нарезанных труб, прутков и профилей с помощью магнитной линейки и прямого считывания показаний.

Измерительный стенд DIGILEN-1000

DIGILEN-1000 относится к серии DIGILEN, семейству систем для Измерение длины труб, профилей, прутков и экструдированных профилей.Принцип работы аналогичен принципу работы испытательного стенда: деталь помещается на стенд и приводится в контакт с ним. тележка для отработки ударовТележка скользит вдоль конструкции; ее положение определяется и преобразуется в длину, отображаемую на цифровом дисплее.

Эта мера в контакте и прямой: он не требует подготовки деталей или специальных условий освещения и воспроизводим в условиях цеха. Поэтому он подходит для оперативного контроля производства, где оператор проверяет длину деталей сразу после резки.

В рамках семейства выбор временных рядов зависит от требуемой точности: Серия 1000В статье, посвященной данной теме, для десятичных и сотенных измерений используется магнитная линейка; Серия 2000 В ней используется оптическая шкала, и она предназначена для измерений с точностью до сотых и тысячных долей.

Зачем измерять длину на краю линии?

В процессах раскроя длина является размерной характеристикой, определяющей деталь. Ошибка измерения необратима: материал, обрезанный короче, становится отходами, а материал, обрезанный длиннее, требует доработки. В обоих случаях затраты переносятся на всю партию, и если ошибка не обнаружена, она распространяется на всю цепочку поставок.

Онлайн-контроль помогает максимально быстро завершить цикл: оператор проверяет только что отрезанную деталь и, если измерения отклоняются, вмешивается в работу станка до того, как вся партия выйдет за пределы допустимых значений. Это подход к управлению процессом, а не окончательная проверка.

Для этого прибор должен быть прост в использовании и обеспечивать воспроизводимость результатов: медленные измерения или измерения, зависящие от чувствительности оператора, будут игнорироваться. Испытательный стенд отвечает этому требованию, поскольку показания являются прямыми и не требуют интерпретации.

Магнитная линия: определение высоты

Серия DIGILEN обеспечивает определение положения посредством магнитная полоса или оптическая линияПрибор DIGILEN-1000 использует магнитную шкалу, подходящую для проверки длины прутков, труб и профилей промышленного назначения, где требуемый допуск составляет порядка десятой или сотой доли миллиметра.

Показания считываются непрерывно по всей длине перемещения тележки и напрямую преобразуются в высоту на дисплее, без промежуточных шагов или необходимости ручного восстановления эталонных значений.автоматическая установка нуля по нулевому упору Позволяет без ручного вмешательства сбросить показания прибора до эталонного значения, снижая риск ошибок при настройке в начале смены или после смены производственного процесса.

• Определение высоты с помощью магнитная линейка
• Подходит для размеров десятичные и сотенные дроби
• Автоматический сброс на нулевой доле
• Диапазон измерений составляет от От 1500 до 4000 мм

Как выбрать между серией 1000 и серией 2000

Выбор между двумя сериями зависит от допустимого отклонения по длине, которое необходимо соблюдать, и от условий окружающей среды в цехе.

La Серия 1000Оснащенная магнитной линейкой, она позволяет измерять значения в десятичных и сотых долях и является стандартной конфигурацией для нарезки промышленных профилей и прутков.

La Серия 2000Оптическая шкала используется в тех случаях, когда допуск составляет сотые или тысячные доли миллиметра, или когда цех подвержен значительным колебаниям температуры: в этом случае решающее значение имеет высокая устойчивость оптической шкалы к температурным изменениям.

Диапазон измерений от 1500 до 4000 мм, конструкция из экструдированного алюминиевого профиля, направляющие с шариками, автоматическая калибровка по нулевому упору и вывод данных по RS232 остаются неизменными в обеих сериях.

Несущая конструкция и система скольжения

Несущая конструкция выполнена с использованием экструдированный профиль из высокопрочного конструкционного алюминиевого сплаваОптимизирована для противостояния изгибу и кручению. Жесткость балки имеет решающее значение: любое прогибание стола под весом детали будет передаваться на измерение.

Ударная лафетная рама установлена ​​на высокоточные линейные шариковые направляющиеразработан для обеспечения плавности движений и отсутствие механического люфтаОтсутствие люфта обеспечивает воспроизводимость измерений: при одном и том же ходе каретка всегда располагается одинаково.

В конструкцию скамьи входит защита от металлических обрезков и пылинеобходимый в условиях резки, и внутренняя цепная линия для скольжения кабелячто защищает кабели мобильной связи и продлевает срок их службы.

Система может быть поставлена ​​в скамья с напольной рамой, как показано на иллюстрации во вступлении: это решение используется для измерения крупных объектов, отличных от брусков и профилей, таких как крупноформатные рамы или прокладки.

Диапазоны измерений и разрешение

Серия DIGILEN охватывает следующие темы: Диапазон измерений от 1500 до 4000 ммРазмеры соответствуют типичным длинам промышленных прутков, труб и профилей.

La Разрешение программируемоеСерия включает в себя шкалы с шагом 0,1 / 0,01 / 0,001 мм. В модели DIGILEN-1000 с магнитной шкалой основное внимание уделяется разрешению. 0,1 и 0,01 мм.

• Диапазон измерений составляет от От 1500 до 4000 мм
• Программируемое разрешение 0,1 / 0,01 / 0,001 мм
• Автоматический сброс на нулевой доле
• вывод данных RS232
• Цифровой дисплей высокая видимость

Цифровое отображение и передача данных

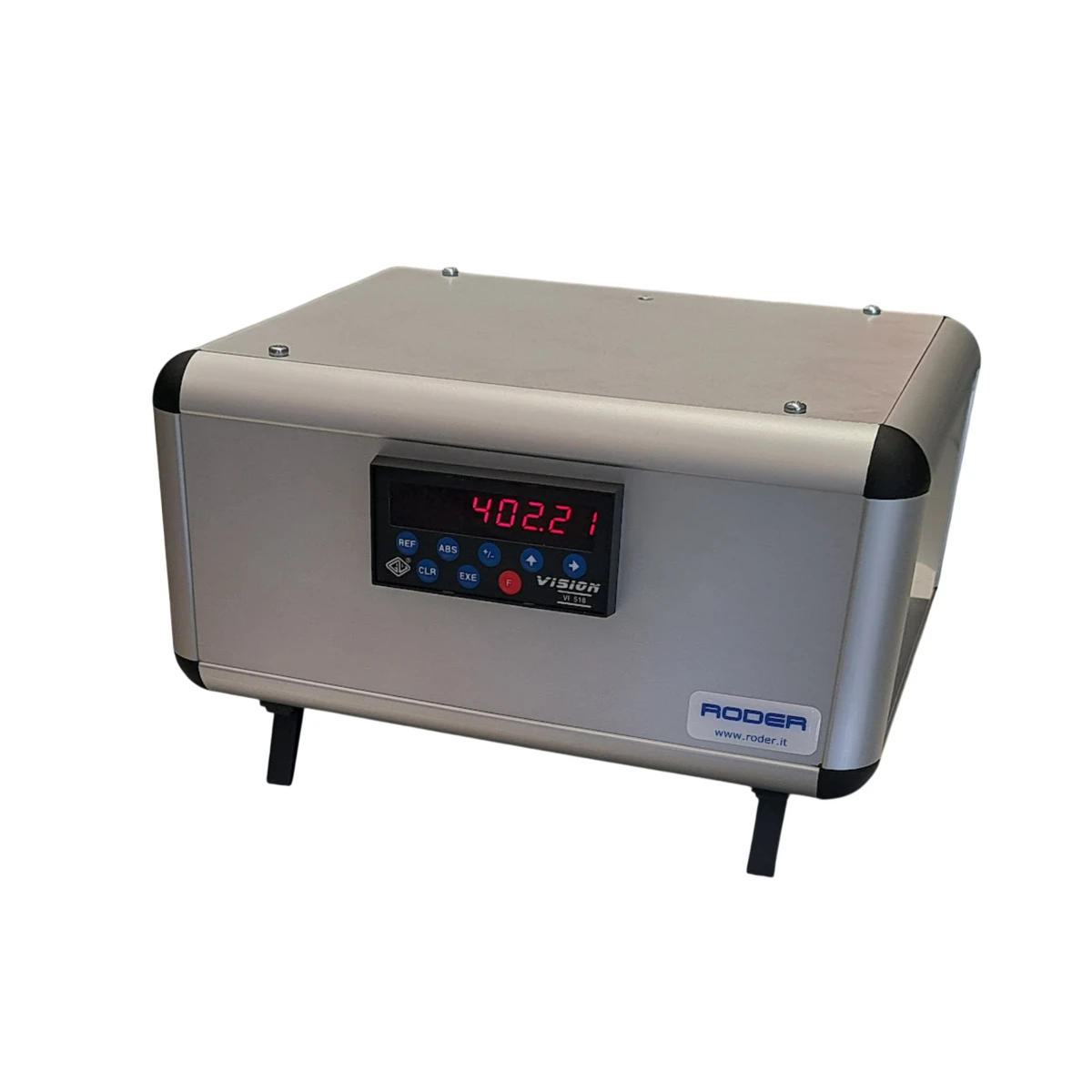

Измеренная высота отображается на цифровой дисплей высокой видимостиЧитаемость дисплея обеспечивается даже на расстоянии и в типичных условиях освещения в помещении. Корпус дисплея изготовлен из анодированного алюминия и обладает характеристиками, подходящими для промышленного применения.

Система имеет вывод данных RS232 и может быть подключен к Системы сбора данных и программное обеспечение для сертификации продукции.Таким образом, измерение перестает быть проверкой, которая остается за оператором, и становится регистрируемыми данными, связанными с деталью и пригодными для документирования контроля размеров.

Этот аспект актуален, когда конечному потребителю требуется документальное подтверждение проведенных измерений: измеренная длина может быть получена и заархивирована вместе с другими производственными параметрами без ручного переписывания.

Типичные приложения

Прибор DIGILEN-1000 используется в тех случаях, когда длина резки является характеристикой, которую необходимо соблюдать и, все чаще, документировать.

• линии для резки труб
• Резка прутков и профилей
• Изготовление профилей для окон и дверей.
• Системы обратной связи для линий сверления и профильного фрезерования

На линии для резки труб и в резка прутков и профилей Рабочий стол определяет эталонные размеры и проверяет результат резки. резка оконных профилейКогда деталь затем собирается с другими элементами, ошибка длины распространяется на всю раму: проверка в отделе предотвращает возникновение проблемы только во время сборки. системы обратной связи при сверлении и фрезерованииНаконец, верстак используется для позиционирования детали на нужной высоте перед обработкой, а не только для проверки после нее.

Техническая документация

В каталоге серии DIGILEN представлены конструктивные характеристики и данные измерений семейства: Каталог серии DIGILEN (PDF).
